產品概述：

　　NSE系列高速板鏈斗式提升機廣泛應用于提升粉狀和小顆粒狀物料。NSE系列高速板鏈斗式提升機共有六種基本型號：NSE100型、NSE200型、NSE300型、NSE400型、NSE500型、NSE600型，每種型號根據輸送物料的不同可選擇不同的提升速度。

　　特點：

　　1、輸送能力大，提升范圍廣。提升量為100-1000立方米每小時。不僅能提升一般粉料、小顆粒料，而且可提升磨琢性較大的物料，要求料溫低于200℃

　　2、驅動功率小。采取流入式喂料、誘導式卸料，大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此比環鏈提升機節省功率30%。

　　3、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機在設計時保證物料在喂、提升和卸料時少有撒落，減少了機械磨損。采用板鏈?zhǔn)礁邚姸饶湍ポ斔玩?，延長了鏈條和料斗的使用壽命。

　　4、密封性好，環境污染少。運行性能好。先進的設計原理和加工方法，保證了整機運行的可靠性。

　　5、結構剛性好，精度高。操作、維修方便，易損件少，綜合成本低。

　　結構組成：

　　NSE板鏈?zhǔn)蕉肥教嵘龣C由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

　　運行部件--由料斗和套筒滾子鏈組成。

　　驅動裝置--由驅動平臺、驅動組合、傳動鏈組成。驅動組合分為兩種：

　?、冁渹鲃樱和ǔＳ蒢SY硬齒面減速機(或JZQ減速機)、YOX液力偶合器、Y系列電機、XWD減速機、電磁離合器(或手動離合器)組成；

　?、谥甭?lián)：采用直交軸硬齒面減速機與提升機主軸直聯，Y系列電機與減速機之間#用偶合器(聯軸器)聯接。

　　驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。

　　左裝：為人面對進料口，驅動裝置組合在左側。

　　右裝：為人面對進料口，驅動裝置組合在右側。

　　上部裝置--有上部機殼、上罩、卸料口(裝有防回料板)、頭軸裝配、逆止器等部件。

　　中部機殼--分為與上部裝置聯接的帶支撐中間節、帶檢視門中間節、標準中間節（均為3.0米高）和非標準中間節。

　　下部裝置--包括下部機殼、進料口、尾軸裝配、張緊裝置，并有旋轉探測儀、料位開關供選配。

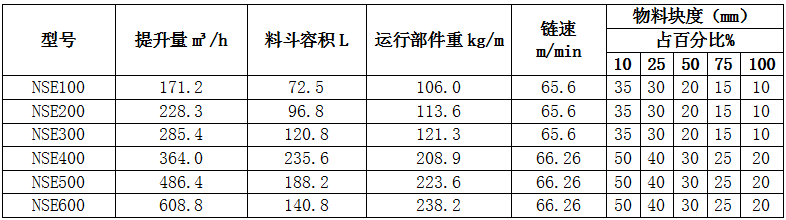

　　技術參數表：
